1、產品工作原理:

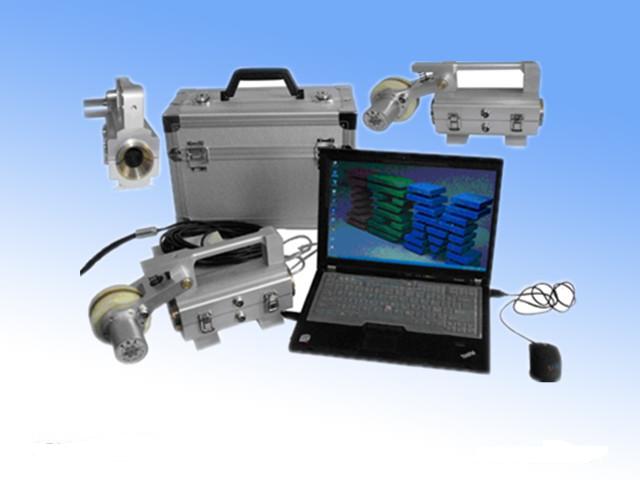

    SDGSS鋼絲繩探傷儀,鋼絲繩是無限不確定長、結構復雜的受測對象，采用傳統方法的模擬量儀器如同看PPT，是斷續的顯示，唯有由計算機直接采樣和快速處理的虛擬儀器，才能如同看電影，連續顯示。 MTC正是利用美國人86年提出的虛擬儀器技術，以軟件取代儀器，達到檢測結果的準確可靠，不漏檢、無誤檢。MTC系列產品分為：MTC（在線檢測）、MRC（實時報警）、MMC（優盤閃存）。當鋼絲繩快速通過傳感器時，傳感器中永久磁鋼軸向深度磁化鋼絲繩，并達到飽和。鋼絲繩的斷絲，磨損等缺陷同步產生漏磁場和磁通變化，向空間擴散的磁信號經聚磁環集聚后，由陣列廣角霍爾元件組轉換成電壓變化值，通過AD接口，進行模數轉換，并將數字信號壓縮然后輸入PC電腦。基于三維數學模型的軟件實時解壓處理。以明確的定量數值顯示鋼絲繩內外斷絲、銹蝕、磨損、金屬截面積變化，按現行標準提出鋼絲繩安全性和使用壽命的診斷評估報告。

2、產品技術指標:

  SDGSS鋼絲繩探傷儀全系列能檢測鋼絲繩直徑范圍：Φ1.5—300 mm  （需配置不同系列規格傳感器）
傳感器與鋼絲繩相對速度：0.0—6.0 m/s   蕞佳：0.3—1.5 m/s
傳感器導套與鋼絲繩間隙蕞佳：2—6 mm，允許間隙：0—15mm
斷絲缺陷（LF）檢測能力
定性：單處集中斷絲定性檢測準確率 99.99%
定量：單處集中斷絲根數允許有一根或一當量根誤判
單處集中斷絲根數無誤差定量檢測100次以上準確率≥92%
金屬截面積定量變化率（LMA）
檢測靈敏度重復性允許誤差：±0.055%
檢測精度示值允許誤差：±0.2％
位置（L）檢測能力：檢測長度示值百分比誤差：±0.2%
電源：電腦電池供電 5V
傳感器重量：常用規格 < 10kg
環境溫度：-10℃~40℃ 大氣壓力：86~106Kpa 相對濕度：≤85%
